• Con stelo specifico per il passaggio dei cavi completamente nascosto
• Super leggero ! (870 g/52 cm)
• Movimento centrale filettato T47 (68mm)
• Fibra di carbonio Toray T700+T800+T1000
• Freno a disco a montaggio piatto, 140 mm o 160 mm
• Spazio massimo per gli pneumatici 700°C*32°C
Oggetto numero.:
PXR017S-DPagamento:
Paypal, Bank TransferOrigine:
ChinaColore:

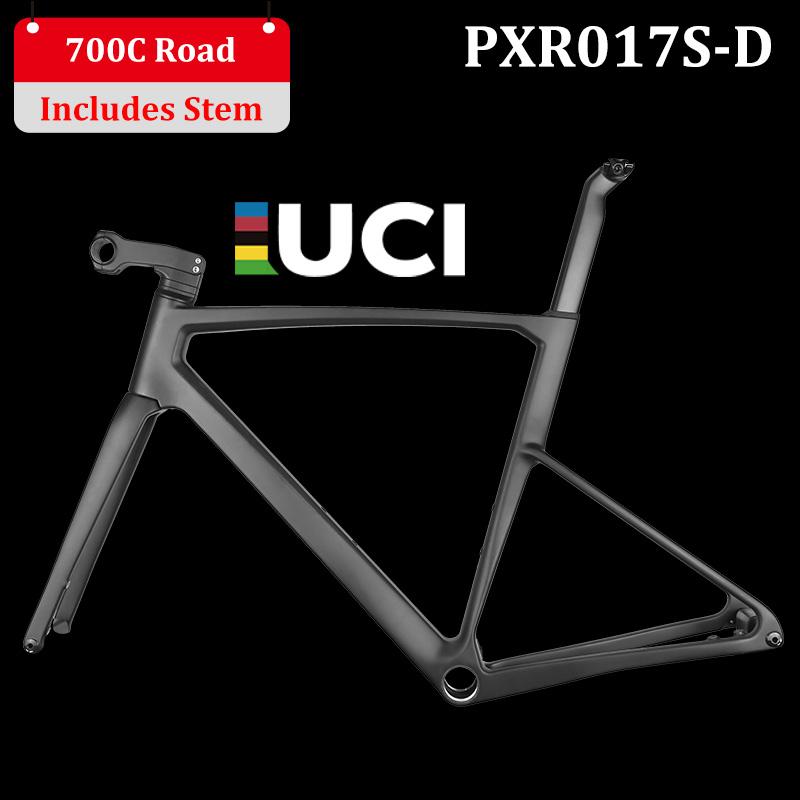

UD black(or Customized Decal/Painting)ProX Telaio in carbonio Telai da strada in carbonio super leggeri con freni a disco con attacco manubrio
Indubbiamente il telaio è il cuore di ogni bicicletta. Cosa cerchi dal telaio della bici? Alta velocità, leggerezza o aerodinamica? Il telaio per bici da strada PXR017S-D è un telaio per bici a tutto tondo, più veloce, più comodo e più avanzato che mai.
La finitura predefinita del telaio in carbonio che realizziamo è UD nero opaco o lucido. Su richiesta è disponibile anche la trama in carbonio grezzo UD. Inoltre, sono accettabili il logo personalizzato e la verniciatura a colori. Quindi puoi ottenere questo telaio per bici da strada come preferisci!
Cosa c'è nel tuo pacco? Comprende un telaio, un morsetto reggisella, una forcella, un reggisella, un attacco manubrio, un set di cuscinetti della serie sterzo, un set di distanziali e una coppia di perni passanti (anteriore+posteriore).
|
|
|
Opzioni reggisella Il carburatore da strada PXR017S-D sul telaio verrà fornito con un offset di 20 mm e un morsetto per binario della sella da 7 * 7 mm (adatto per una sella di forma rotonda regolare) per impostazione predefinita. In generale, il reggisella con offset (arretramento) è adatto ai ciclisti che necessitano di più spazio dalla sella al manubrio e fornisce una posizione di guida più rilassata. Il reggisella senza offset (setback) è più adatto ai ciclisti che preferiscono una posizione di guida più aggressiva, soprattutto per i ciclisti che praticano le corse. Se hai bisogno di un reggisella con offset ( arretramento ) di 0 mm e di un morsetto del binario della sella da 7 * 9 mm (adatto alla maggior parte delle selle con binario in carbonio), faccelo sapere quando effettui gli ordini.
|
|
|
|
Movimento centrale filettato T47 Per la maggior parte dei telai in carbonio press fit, è difficile allineare esattamente il lato sinistro del movimento centrale con il lato destro. I telai in carbonio da strada ProX R017S-D sono progettati con movimento centrale T47 filettato e le parti in alluminio del movimento centrale sono avvolte nel telaio in fase di sagomatura preliminare. Una volta completato lo stampaggio, la filettatura verrà lavorata dal CNC. In tal caso, la concentricità e la precisione sono perfette. T47 è una buona soluzione al problema dello scricchiolio del movimento centrale. |
|
|
|
Opzione BB per movimento centrale T47 Sempre più nuovi telai in carbonio sono progettati con movimento centrale T47, compresi i telai per bici in carbonio delle grandi marche. Esistono principalmente due tipi popolari di movimento centrale per T47: diametro interno 24 mm per pedivella standard Shimano e diametro interno 29 mm/30 mm per pedivella standard Sram.
Per renderlo più conveniente per i nostri clienti, offriamo questi due tipi di BB come parte opzionale che può essere acquistata insieme da noi. Se desideri acquistare BB da noi insieme al telaio PXR017S-D, faccelo sapere quando effettui l'ordine del telaio. |
|
|
|
Telaio per bici da strada con attacco manubrio L'attacco manubrio ha un compito semplice: collegare il manubrio con il canotto della forcella. La lunghezza dell'attacco manubrio è uno dei fattori che influenzano la manovrabilità di una bicicletta. In generale, uno stelo più corto si tradurrà in una manovrabilità più rapida, mentre uno stelo più lungo si tradurrà in una manovrabilità più lenta. La lunghezza dello stelo opzionale è: 90/100/110/120 mm. |
|
|
|
Design del cavo completamente nascosto con stelo Non c'è dubbio che il passaggio completo dei cavi interni sia piuttosto carino. Il telaio per bici da strada in carbonio PXR017S-D è dotato di un design con passaggio cavi completamente nascosto (il cavo entra nel telaio da sotto lo stelo). Combinazione perfetta di geometria professionale e design completo del passaggio dei cavi interno. Questo design sembra davvero bello e pulito dopo aver assemblato l'intera bici. A : Passaggio del cavo del deragliatore posteriore B : Passaggio cavi freno a disco posteriore C : Passaggio del cavo del deragliatore anteriore D : Passaggio cavi freno a disco anteriore |
|
|
|
Tecnologia del mandrino 3D in lattice
Nella produzione dei nostri telai da strada in carbonio, vengono utilizzati la più recente tecnologia di stampaggio e mandrino 3D in lattice monopezzo. |
Oltre ai telai da strada in carbonio, ProX offre anche varie opzioni di ruote per bici da strada, costruite con mozzi DT Swiss, nonché mozzi con stampo proprietario ProX a un prezzo accessibile.
Se anche tu ne hai bisogno, consulta maggiori dettagli in un'altra pagina delle nostre ruote da strada in carbonio o contattaci per suggerimenti.
|
|
Telaio in carbonio da strada ProX Super Light super leggero con attacco manubrio
Telaio: | PXR017S-D Telaio da strada in carbonio super leggero con freni a disco |
Materiale: | Fibra di carbonio Toray T700+T800+T1000 ad alto modulo |
Misurare : | 49, 52, 54, 56, 58 (cm) |
Forchetta (+/-15g) : | Forcella in carbonio da strada specifica ProX, 390g |
Dimensione dello stelo |
90, 100, 110, 120mm |
Tubo sterzo : | Tubo sterzo dritto da 1 1/2'' (superiore 52mm inferiore 52mm) |
Peso del telaio (+/-30 g) : |
850 g/49 cm |
Reggisella (+/-10g ) : | Offset 20mm (anche con offset 0mm opzionale), 160g |
Morsetto del binario della sella : |
7x7mm e 7x9mm opzionali |
Movimento centrale : | Filettato T47 * P1.0 (larghezza 68 mm) |
Spazio massimo per gli pneumatici : | 700°C*32°C |
Corona massima : |
39T-53T/42T-55T |
Tipo di supporto freno: |

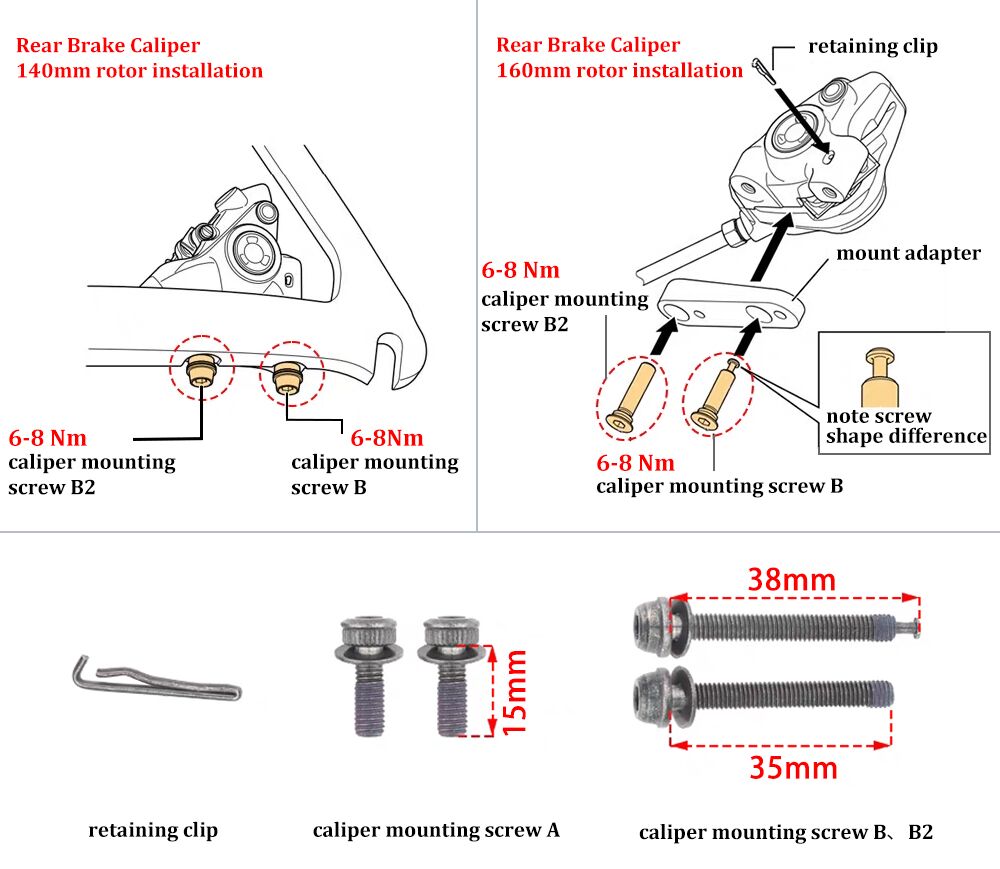

Rotore Flat Mount da 140 mm o 160 mm per anteriore e posteriore Rotore Flat Mount da 140 mm per la parte posteriore (compatibile anche per rotore da 160 mm, ma è necessario un adattatore) |
Ritirarsi : | Perno passante anteriore 12*100 mm, posteriore 12*142 mm |
Compatibile con il gruppo : |
Meccanico/Elettronico (Di2/ eTap ) |
Il set di cornici include : | Telaio+forcella+reggisella+morsetto+cuscinetti serie sterzo+distanziali+perno passante+attacco manubrio |
Norma di prova : | ISO4210 |
Garanzia : | 2 anni |
Geometria
Misurare | 490 | 5 20 | 540 | 560 | 580 | |
ALTEZZA DEL CORPO (Riferimento) | 155-164 cm | 165-172 cm | 173-179 cm | 180-186 cm | 187-194 cm | |
Osservazioni sull'ALTEZZA DEL CORPO | Solo come riferimento, può variare a causa delle diverse proporzioni del corpo. | |||||
LUNGHEZZA INSERTO REGGISELLA | 150 mm | 170mm | 190 mm | 210 mm | 230 mm | |
PORTATA | 385,1 mm | 390,8 mm | 390,8 mm | 396,4 mm | 402,1 mm | |
LUNGHEZZA TUBO SUPERIORE, ORIZZONTALE | 525 millimetri | 540 mm | 550mm | 565 mm | 580 mm | |
PILA | 505,4 mm | 521,2 mm | 541,9 mm | 562,7 mm | 582,9 mm | |
PASSO | 986,6 mm | 988,7 mm | 990,8 mm | 998,2 mm | 1006,9 mm | |
LUNGHEZZA FODERO | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | |
FRONTE CENTRO | 586,8 mm | 588,9 mm | 590,9 mm | 598,3 mm | 607 mm | |
BB GOCCIA | 70 mm | 70 mm | 70 mm | 70 mm | 70 mm | |
ALTEZZA BB | 278 mm | 278 mm | 278 mm | 278 mm | 278 mm | |
ANGOLAZIONE DEL TUBO SELLA | 74,5° | 74° | 73,6° | 73,3° | 73° | |
ANGOLO DEL TUBO STERZO | 71° | 72° | 72,5° | 73° | 73,3° | |
LUNGHEZZA TUBO SELLA | 480 mm | 500 mm | 522 mm | 542mm | 560 mm | |
LUNGHEZZA TUBO STERZO | 108mm | 121 mm | 141mm | 161 mm | 181mm | |
ALTEZZA STANDOVER BICI (700C*32C) | 753,6 mm | 772 mm | 793,1 mm | 813mm | 831,3 mm | |
RASTRELLO/OFFSET FORCHE | 45 mm | 45 mm | 45 mm | 45 mm | 45 mm | |
LUNGHEZZA FORCELLA, COMPLETA | 368 mm | 368 mm | 368 mm | 368 mm | 368 mm | |
SENTIERO | 68,1 mm | 63,7 mm | 62,6 mm | 59,3 mm | 57,4 mm |
Test ISO4210 del telaio
Tutti i nostri telai per bici in carbonio sono testati secondo lo standard ISO4210.
Come installare correttamente il manubrio ProX Carbon?
Coppia consigliata per altri accessori sul telaio ProX Carbon
